Dans l’habillement, une étiquette RFID peut sembler parfaitement adaptée sur un échantillon et donner des résultats moins réguliers une fois les vêtements pliés, empilés ou suspendus sur des portants. La différence tient souvent à des détails peu visibles : la taille de l’antenne, la position de l’étiquette, la densité des articles ou les paramètres du lecteur.

Pour les intégrateurs RFID et les acheteurs professionnels, le choix doit partir des conditions d’utilisation. Une étiquette, une imprimante et un lecteur ne se sélectionnent pas indépendamment. Leur compatibilité doit être vérifiée sur les vêtements concernés, avec les données à encoder et les opérations prévues.

Le support RFID dépend du parcours du vêtement

Le hangtag RFID est couramment utilisé pour identifier les articles destinés à la vente. Il peut réunir une puce UHF, une antenne, un code-barres et les informations commerciales imprimées. Intégré à la production ou à la préparation des commandes, il permet d’associer un identifiant électronique à chaque pièce sans modifier la construction du vêtement.

Une étiquette RFID cousue répond à une autre logique. Elle peut rester attachée au vêtement pendant une période prolongée, notamment pour les uniformes et les textiles professionnels. Sa conception doit tenir compte de la souplesse du tissu, des frottements et, si nécessaire, des lavages industriels répétés. Les exigences d’un hangtag destiné à la vente diffèrent de celles d’un tag conçu pour résister à de nombreux cycles de lavage.

Les supports adhésifs sont plutôt utilisés sur les emballages, les polybags et certaines unités logistiques. Leur comportement dépend de la surface de pose, de l’adhésif et de la proximité d’autres produits. Un support conçu pour un emballage ne doit donc pas être considéré comme interchangeable avec une étiquette destinée à être cousue.

Avant de retenir un format, quatre points méritent d’être vérifiés :

• La durée pendant laquelle l’identifiant doit rester associé à l’article.
• L’espace disponible pour l’antenne et les informations imprimées.
• Les contraintes de pliage, de frottement, de lavage et de stockage.
• Le lieu d’application : usine, entrepôt ou magasin.

L’identification dès la fabrication facilite le suivi lorsque plusieurs acteurs interviennent dans la chaîne logistique. L’EPC attribué en amont peut accompagner le vêtement jusqu’à la réception, l’expédition et l’inventaire en magasin. Cette continuité suppose que l’identifiant électronique corresponde toujours à l’étiquette imprimée et à la fiche produit.

Puce UHF : les caractéristiques à regarder au-delà du nom

Les étiquettes passives utilisées dans l’habillement reposent généralement sur la technologie RAIN RFID, fondée sur les communications UHF. Le protocole GS1 EPC Gen2 encadre les échanges entre les tags et les lecteurs. En Europe, la configuration doit respecter les fréquences autorisées et les limites réglementaires applicables ; la plage autour de 865–868 MHz est couramment utilisée pour ces applications.

Les Impinj M730, M750 et M830, ainsi que la NXP UCODE 9, font partie des références à examiner pour l’identification unitaire. Le choix dépend de la mémoire nécessaire, des exigences de sérialisation, des fonctions recherchées et du coût cible. Les caractéristiques doivent être comparées à partir des fiches techniques des composants exacts, plutôt que sur la seule base du nom commercial.

La NXP UCODE 9 fournit un exemple concret. Sa fiche technique indique une sensibilité de lecture de −24 dBm, une sensibilité d’écriture de −22 dBm et une mémoire EPC de 96 bits. Elle annonce également une endurance de 100 000 cycles d’écriture et une conservation des données de 20 ans dans les conditions spécifiées par le fabricant. Ces données décrivent le circuit intégré ; elles ne garantissent ni une portée précise ni une durée de vie identique pour toutes les étiquettes finies.

L’antenne compte tout autant. Ses dimensions, sa géométrie et son intégration au support influencent la réponse radio. Deux étiquettes équipées de la même puce peuvent donc se comporter différemment sur un tee-shirt, une veste ou un emballage.

La comparaison doit se faire sur les mêmes vêtements, avec la même disposition et le même lecteur. Une portée maximale annoncée en espace libre ne suffit pas à prévoir le résultat d’un inventaire : la proportion d’identifiants uniques effectivement relevés est un indicateur bien plus utile.

Impression RFID : une étiquette imprimée n’est pas forcément bien encodée

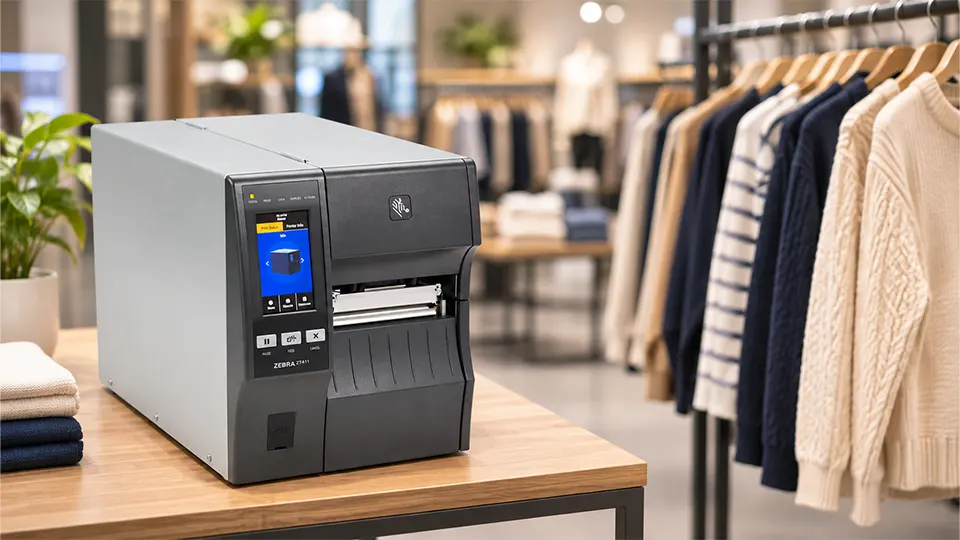

Une imprimante RFID doit produire les informations visuelles attendues et écrire l’identifiant électronique dans la puce. Ces opérations sont complémentaires, mais doivent être contrôlées séparément. Un code-barres parfaitement lisible ne prouve pas que l’EPC a été correctement encodé ; une puce programmée ne garantit pas non plus que les informations imprimées correspondent au bon article.

La compatibilité dépend du modèle d’imprimante, du module RFID, des dimensions du support et de l’espacement entre les inlays. La résolution intervient également : 203 dpi conviennent à de nombreuses applications courantes, tandis que 300 dpi peuvent être préférables pour des caractères fins ou des codes de petite taille. Le choix doit être validé sur le format et les visuels réellement utilisés.

Le temps de cycle devient déterminant dans les opérations à grand volume. Une étude de cas publiée par GS1 décrit un fabricant de vêtements qui devait passer de la lecture du code-barres à la production de l’étiquette RFID en moins de deux secondes. Cet objectif a été atteint dans le cadre de son installation. Le fabricant estimait alors devoir étiqueter deux millions d’articles par an pour un seul distributeur. Ces chiffres illustrent les exigences d’une production industrielle ; ils ne constituent pas une cadence garantie pour toutes les imprimantes.

Avant de valider le matériel, la procédure d’essai doit couvrir quatre étapes :

1. Vérifier le format du rouleau, le pas entre les inlays et les dimensions du support.
2. Imprimer un échantillon avec les données réelles d’un article.
3. Relire l’EPC et le comparer au code-barres et à l’enregistrement informatique.
4. Tester le traitement des étiquettes non conformes et la reprise après une erreur.

Un essai sur une seule étiquette ne permet pas de juger la régularité d’une série. Les changements de rouleau, les variations entre lots et la cadence prévue doivent également être pris en compte.

Lecteur portable ou fixe : le bon choix dépend de l’opération

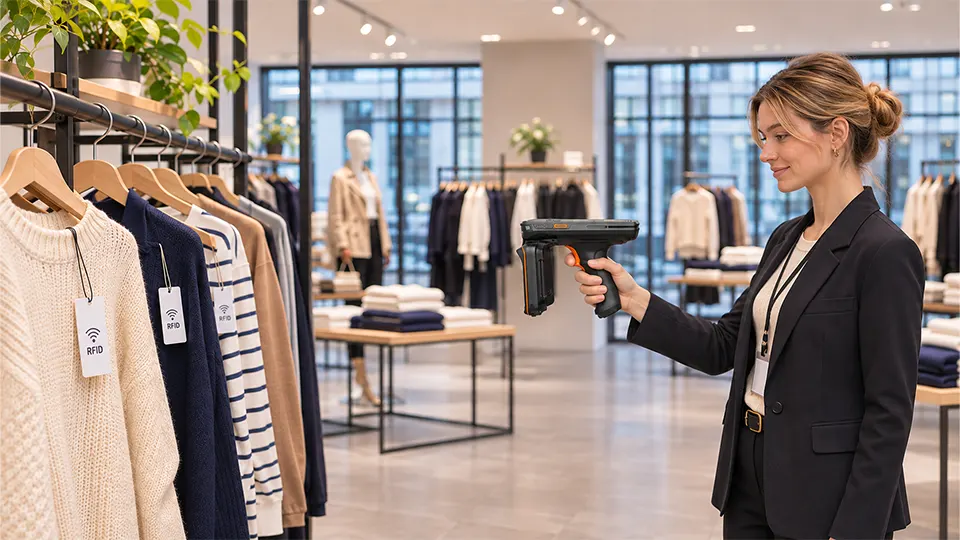

Le lecteur portable convient aux inventaires en rayon, à la recherche d’un article et aux contrôles de réserve. L’opérateur se déplace entre les portants et les étagères, ce qui facilite les interventions ponctuelles. Les résultats dépendent néanmoins de la méthode de balayage, de l’orientation de l’antenne et de la densité des vêtements.

Un lecteur fixe associé à une ou plusieurs antennes convient davantage aux points de passage définis : réception, préparation de commandes ou contrôle d’une zone logistique. Il peut lire les articles qui traversent une zone configurée à cet effet. L’installation doit toutefois limiter les lectures parasites et couvrir correctement le passage utile.

Les deux configurations peuvent coexister. Le portable facilite les contrôles ciblés, tandis que le fixe répond aux opérations répétitives dont le parcours est maîtrisé. Le nombre d’articles traités, la fréquence des lectures et le degré d’automatisation recherché doivent guider la décision.

Pour comparer les équipements, les essais doivent reproduire les conditions de travail : même lot, mêmes positions d’étiquette et mêmes paramètres radio. Quatre indicateurs permettent d’interpréter les résultats :

• Le nombre d’identifiants uniques détectés par rapport au nombre attendu.
• Le temps nécessaire pour terminer l’inventaire ou le contrôle.
• La fréquence des lectures parasites provenant d’articles situés hors de la zone prévue.
• La régularité des résultats lorsque les vêtements changent de position.

Le nombre total de réponses radio ne doit pas être confondu avec le nombre de vêtements identifiés, car un même article peut être lu plusieurs fois. Pour juger un inventaire, ce sont les identifiants uniques retrouvés et les éventuels articles manquants qui comptent.

EPC, GTIN et SKU : conserver une identité cohérente

Dans un système RFID textile, l’identifiant électronique doit correspondre au bon article dans le logiciel de gestion. Le GTIN identifie une référence commerciale ; le SGTIN associe cette référence à un numéro de série pour distinguer les unités individuelles. Cette distinction est utile lorsqu’un même modèle existe en plusieurs tailles et couleurs, avec de nombreux exemplaires en stock.

Le schéma SGTIN-96 utilise 96 bits pour représenter l’identifiant EPC. SGTIN-198 utilise 198 bits et permet de représenter un ensemble plus large de caractères dans le numéro de série. Le choix dépend des règles de sérialisation et des capacités des systèmes qui encodent et interprètent les données.

Le SKU d’un ERP ou d’un logiciel commercial ne doit pas être assimilé automatiquement à l’EPC. Un SKU peut désigner une combinaison modèle-couleur-taille, alors que l’EPC peut identifier chaque exemplaire physique. Le système doit assurer la correspondance entre ces données et éviter qu’un même identifiant soit attribué à plusieurs articles distincts.

Deux contrôles doivent être effectués avant le déploiement :

1. Définir une règle de génération des EPC qui garantit l’unicité des identifiants.
2. Tester le parcours complet entre l’encodage, la lecture et l’enregistrement dans le logiciel de gestion.

Les prix, les commandes et les niveaux de stock restent généralement dans les systèmes d’information, associés à l’EPC. Cette organisation permet de mettre à jour les données commerciales sans reprogrammer chaque étiquette.

Valider les étiquettes sur les vêtements réellement concernés

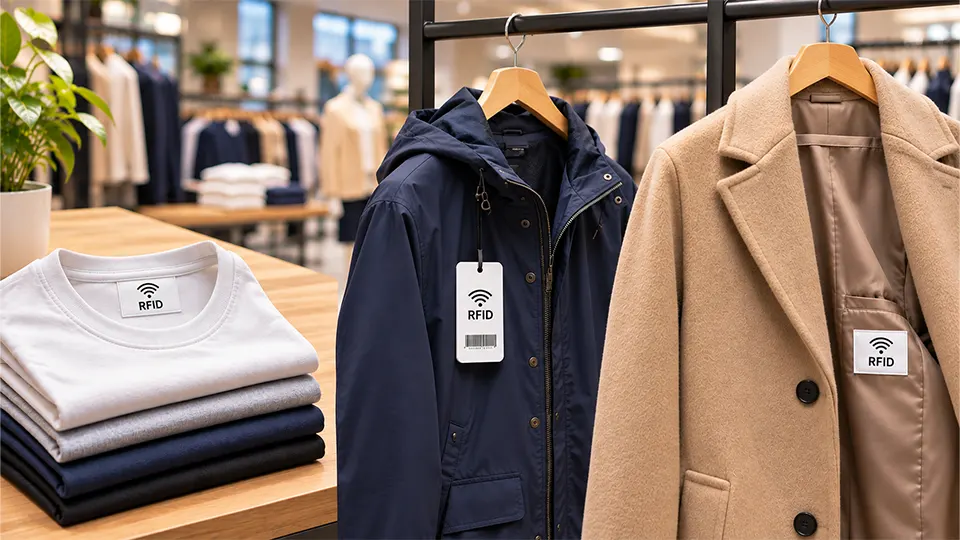

Un tee-shirt plié, une veste suspendue et un manteau épais ne constituent pas des cas de test équivalents. La validation doit couvrir les types de vêtements prévus, les positions d’étiquette et les conditions de stockage. Les essais doivent aussi inclure les articles superposés et les lots compacts, qui peuvent révéler des écarts invisibles lors d’une lecture isolée.

Le protocole doit mesurer la proportion d’identifiants uniques correctement relevés, le temps de traitement, les erreurs d’encodage et la stabilité des résultats entre plusieurs essais. Les seuils d’acceptation doivent être définis avant la qualification, selon les exigences du projet. Conserver les paramètres radio, le modèle de lecteur et la position des étiquettes permet de reproduire les essais après un changement de lot ou de matériel.

Pour un projet d’identification des vêtements, la gamme DTB RFID comprend notamment l’étiquette DTB-AT6330. Avant de la retenir, il convient de vérifier sur sa fiche technique les dimensions, la puce, la conception de l’antenne et les performances documentées. Ces caractéristiques doivent correspondre aux vêtements et aux conditions de lecture prévus.

Le dossier de qualification doit réunir les références testées, le matériel d’impression et de lecture, les paramètres d’encodage et les résultats mesurés. Cette traçabilité permet à un intégrateur de reproduire la configuration sur plusieurs sites et de déterminer si un écart vient de l’étiquette, de l’impression, de l’environnement radio ou de l’intégration logicielle.
